برج خنک کننده سپند تهویه با طراحی مهندسی و راندمان حرارتی مناسب، برای کاهش دمای آب در سیستم های تهویه مطبوع و فرآیندهای صنعتی تولید می شود. این محصول در مدل های سانتریفیوژ و فایبرگلاس با ظرفیت های متنوع قابل سفارش است.
برج خنک کننده سپند تهویه برای دفع حرارت از مدار آب در گردش چیلرها، سیستم های سرمایش مرکزی و تجهیزات صنعتی طراحی و تولید می شود. این دستگاه با استفاده از فرآیند سرمایش تبخیری، دمای آب گرم برگشتی از تجهیزات را کاهش می دهد و آب خنک شده را دوباره در اختیار سیستم قرار می دهد. انتخاب دقیق ظرفیت، نوع فن، جنس بدنه و تجهیزات داخلی باعث می شود برج بتواند در شرایط واقعی پروژه عملکرد قابل قبولی داشته باشد و هزینه های بهره برداری نیز کنترل شوند.
شرکت سپند تهویه با بیش از 30 سال سابقه در زمینه طراحی و تولید تجهیزات تهویه مطبوع، انواع برج خنک کننده را در دو گروه سانتریفیوژ و فایبرگلاس و با محدوده ظرفیت گسترده ارائه می کند. این محصولات برای پروژه هایی مناسب هستند که علاوه بر تامین ظرفیت حرارتی، به دوام تجهیزات، کنترل مصرف انرژی، دسترسی برای سرویس و امکان هماهنگی با زیرساخت موجود اهمیت می دهند. مشخصات نهایی هر دستگاه متناسب با دبی آب، دمای طراحی، شرایط محیطی و نیاز کارفرما تعیین می شود.
برای دریافت پیشنهاد فنی و مالی، ظرفیت مورد نیاز، شهر محل نصب، دبی آب و دمای ورودی و خروجی را به کارشناسان سپند تهویه اعلام کنید. در صورت مشخص نبودن ظرفیت، امکان بررسی اطلاعات پروژه برای انتخاب اولیه وجود دارد.
قیمت برج خنک کننده با توجه به ظرفیت حرارتی، حجم آب در گردش، نوع بدنه، مشخصات فن و الکتروموتور، جنس پکینگ و امکانات سفارشی تعیین می شود. به همین دلیل نمی توان برای تمام پروژه ها یک قیمت ثابت اعلام کرد. حتی دو برج با ظرفیت اسمی یکسان نیز ممکن است به دلیل تفاوت در دمای طراحی، تجهیزات جانبی و شرایط بهره برداری، قیمت متفاوتی داشته باشند.
در زمان استعلام قیمت، بررسی کنید که دستگاه پیشنهادی در چه دمای حباب تر و با چه دبی آبی ظرفیت اعلام شده را تامین می کند. اگر این شرایط مشخص نباشند، مقایسه دو پیشنهاد از نظر فنی معتبر نخواهد بود. جنس بدنه، کیفیت تجهیزات مکانیکی، نوع سیستم توزیع آب و میزان مصرف برق فن نیز باید در برگه مشخصات محصول درج شوند.
برای خرید برج خنک کننده بهتر است هزینه اولیه دستگاه همراه با هزینه نصب، برق مصرفی، آب جبرانی و نگهداری بررسی شود. در سپند تهویه، انتخاب محصول با توجه به مشخصات پروژه انجام می گیرد تا کارفرما بتواند پیشنهاد فنی و مالی متناسب با نیاز واقعی خود دریافت کند.
برج های خنک کننده سپند تهویه در دو گروه محصولی سانتریفیوژ و فایبرگلاس عرضه می شوند. هر گروه برای شرایط فنی مشخصی قابل بررسی است و انتخاب نهایی باید بر اساس ظرفیت، محدودیت فضای نصب، شرایط محیطی و نیاز پروژه انجام شود. در طراحی برج، نوع فن و جنس بدنه دو ویژگی مستقل هستند و مشخصات نهایی باید در پیشنهاد فنی محصول روشن باشند.
FIBERGLASS SERIES

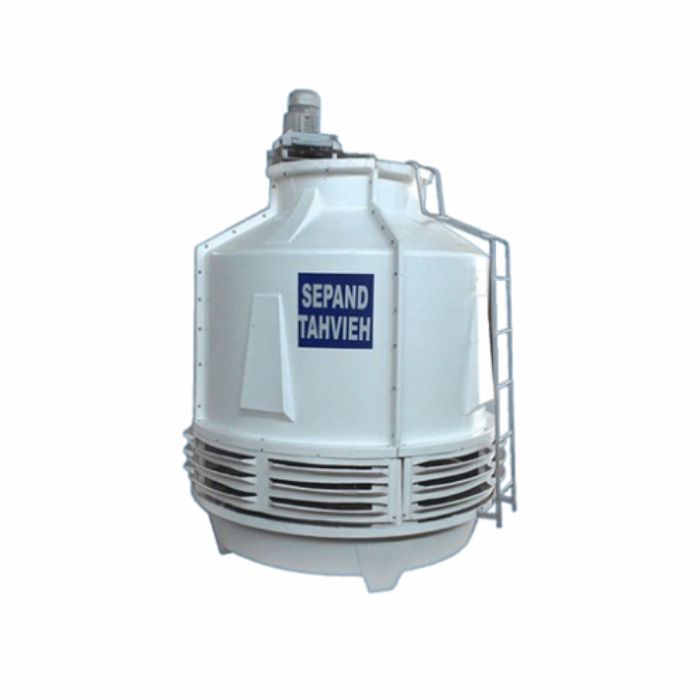

برج خنک کننده فایبرگلاس سپند تهویه در ظرفیت های 8 تا 1250 تن تبرید و دبی آب 28 تا 4400 گالن در دقیقه قابل ارائه است. استفاده از بدنه کامپوزیتی تقویت شده با الیاف، مقاومت مناسبی در برابر رطوبت و خوردگی ایجاد می کند و وزن سازه را در مقایسه با بسیاری از نمونه های فلزی کاهش می دهد.
این مدل برای ساختمان ها و مجموعه های صنعتی که وزن تجهیزات، شرایط خورنده محیط و دوام بدنه در انتخاب آنها اهمیت دارد، گزینه قابل بررسی است. نوع پکینگ، فن و سیستم توزیع آب متناسب با ظرفیت و مشخصات طراحی انتخاب می شوند.
ظرفیت: 8 تا 1250 تن تبرید
دبی آب: 28 تا 4400 GPM
CENTRIFUGAL SERIES
برج خنک کننده سانتریفیوژ سپند تهویه در ظرفیت های 10 تا 1140 تن تبرید و با دبی آب 30 تا 3420 گالن در دقیقه عرضه می شود. در این ساختار، فن گریز از مرکز جریان هوای مورد نیاز برای تبادل حرارت را ایجاد می کند و مشخصات آن بر اساس افت فشار مسیر هوا و نقطه عملکرد انتخاب می شود.
این گروه در پروژه هایی که آرایش ورودی و خروجی هوا یا محدودیت جانمایی نیازمند بررسی ویژه است، کاربرد دارد. ظرفیت فن، توان موتور و مسیر عبور هوا باید به گونه ای انتخاب شوند که دستگاه در شرایط طراحی به عملکرد مورد نظر برسد.
ظرفیت: 10 تا 1140 تن تبرید
دبی آب: 30 تا 3420 GPM
مشخصات فنی دستگاه با توجه به مدل انتخابی و شرایط پروژه تعیین می شوند. جدول زیر محدوده تولید و مهم ترین ویژگی های قابل بررسی در محصولات سپند تهویه را نشان می دهد. مقادیر ظرفیت و دبی، محدوده گروه های محصول هستند و برای سفارش نهایی باید نقطه عملکرد مدل پیشنهادی به صورت جداگانه تایید شود.
| مشخصات | مدل سانتریفیوژ | مدل فایبرگلاس |
|---|---|---|
| ظرفیت اسمی | 10 تا 1140 تن تبرید | 8 تا 1250 تن تبرید |
| دبی آب | 30 تا 3420 GPM | 28 تا 4400 GPM |
| ساختار اصلی | مجهز به فن سانتریفیوژ | بدنه کامپوزیتی FRP |
| سیستم توزیع آب | متناسب با طراحی | متناسب با طراحی |
| پکینگ و قطره گیر | بر اساس شرایط پروژه | بر اساس شرایط پروژه |
| تجهیزات کنترل آب | قابل بررسی به صورت سفارشی | قابل بررسی به صورت سفارشی |
توجه: ابعاد، وزن، توان الکتروموتور، ظرفیت واقعی و مشخصات الکتریکی باید در برگه فنی مدل انتخاب شده اعلام شوند.
یکی از مزیت های اصلی این محصولات، امکان انتخاب ظرفیت و ترکیب تجهیزات با توجه به نیاز واقعی سیستم است. به جای محدود شدن به یک دستگاه با مشخصات ثابت، پارامترهایی مانند حجم آب در گردش، نوع بدنه، شرایط نصب و تجهیزات جانبی در مرحله انتخاب بررسی می شوند. این رویکرد برای پروژه هایی که محدودیت ابعاد، سطح صدا یا مصرف انرژی دارند اهمیت بیشتری پیدا می کند.
امکان بررسی مدل های مختلف برای ساختمان های کوچک تر تا پروژه های بزرگ صنعتی با بار دفع حرارت بالا.
انتخاب مشخصات دستگاه بر اساس دمای طراحی، جانمایی، شرایط محیط و الزامات فنی کارفرما.
استفاده از ساختار FRP با وزن مناسب و مقاومت مطلوب در محیط های مرطوب و دارای احتمال خوردگی.
امکان بررسی تجهیزات تصفیه، فیلتراسیون و کنترل رسوب برای بهبود شرایط بهره برداری.
طراحی مهندسی فن، مسیر عبور هوا و سیستم توزیع آب با هدف دستیابی به انتقال حرارت موثر انجام می شود. در برخی ترکیب تجهیزات ها، استفاده از جریان هوای طبیعی در کنار جریان ایجاد شده توسط فن می تواند به کاهش توان مورد نیاز کمک کند. مقدار واقعی صرفه جویی باید برای همان مدل و شرایط کاری ارزیابی شود و نباید آن را برای تمام ظرفیت ها یکسان در نظر گرفت.
عملکرد پایدار برج به هماهنگی میان بخش های مکانیکی و سطوح انتقال حرارت وابسته است. بدنه و حوضچه آب سرد، فن و الکتروموتور، نازل ها، پکینگ، قطره گیر و تجهیزات کنترل از اجزای اصلی دستگاه هستند. کیفیت طراحی این بخش ها بر راندمان خنک کاری، میزان پاشش آب به بیرون، افت فشار هوا و شرایط نگهداری تاثیر می گذارد.
در زمان سفارش باید مشخص شود که کدام قطعات و تجهیزات به صورت استاندارد همراه دستگاه ارائه می شوند و چه امکاناتی به سفارش جداگانه نیاز دارند. برای مثال، تجهیزات کنترل دور فن، سامانه پایش کیفیت آب یا گزینه های ویژه مقابله با خوردگی باید در صورت نیاز پروژه در پیشنهاد فنی درج شوند. این شفافیت، هزینه تامین و مسئولیت نگهداری دستگاه را مشخص تر می کند.
ظرفیت برج خنک کننده باید بر مبنای بار واقعی دفع حرارت، دبی آب، دمای آب گرم ورودی، دمای آب سرد مورد نیاز و شرایط آب و هوایی محل نصب تعیین شود. ظرفیت اسمی به تنهایی برای انتخاب مدل کافی نیست؛ زیرا عملکرد سرمایش تبخیری به دمای حباب تر محیط وابسته است و شرایط اقلیمی شهرهای مختلف با یکدیگر تفاوت دارند.
در سیستم های مجهز به چیلر آب خنک، برج باید گرمای دفع شده از کندانسور را دریافت کند. این بار حرارتی در چیلر تراکمی شامل گرمای جذب شده در اواپراتور و انرژی ورودی کمپرسور است. بنابراین برابر در نظر گرفتن ظرفیت اسمی چیلر و برج بدون بررسی بار کندانسور، روش دقیقی برای انتخاب محصول نیست.
برای بررسی فنی برج، بهتر است اطلاعات زیر در اختیار واحد فروش قرار گیرد:
برای مثال، اگر دو پروژه دبی آب و اختلاف دمای یکسانی داشته باشند اما یکی در اقلیم خشک و دیگری در منطقه مرطوب اجرا شود، ممکن است برای تامین دمای خروجی یکسان به برج هایی با ابعاد و سطوح تبادل حرارتی متفاوت نیاز داشته باشند. به همین دلیل انتخاب نهایی باید بر اساس داده های واقعی پروژه و مشخصات عملکردی دستگاه انجام شود.
کیفیت آب یکی از عوامل موثر بر دوام و راندمان برج است. در مدارهای تبخیری، بخشی از آب تبخیر می شود و املاح موجود در آب باقی می مانند. افزایش غلظت املاح می تواند باعث رسوب روی پکینگ و سایر سطوح، گرفتگی نازل ها و افزایش احتمال خوردگی شود. در نتیجه مدیریت آب باید از زمان طراحی دستگاه در نظر گرفته شود، نه فقط پس از مشاهده کاهش عملکرد.
سپند تهویه امکان ارائه راهکارهای تصفیه آب برج خنک کننده را متناسب با مشخصات پروژه فراهم می کند. این راهکارها می توانند شامل فیلتراسیون، کنترل رسوب و خوردگی، فناوری UV-C و سامانه های پیشرفته مدیریت آب باشند. انتخاب تجهیزات تصفیه به کیفیت آب جبرانی، حجم مدار، ساعات کارکرد و الزامات بهداشتی وابسته است.
در راهکار OASIS مجموعه ای از فناوری های تصفیه به صورت مدولار و متناسب با شرایط برج بررسی می شوند. استفاده از فیلتراسیون ریز، فرآیندهای مبتنی بر UV-C و دی اکسید تیتانیوم و تجهیزات کنترل رسوب، با هدف کاهش مواد معلق، کنترل آلودگی های آلی و بهبود شرایط مدار آب انجام می گیرد.
در این سامانه، امکان استفاده از فیلتراسیون با مش حدود 50 میکرون و فناوری های مرتبط با کنترل رسوب وجود دارد. عملکرد واقعی تجهیزات باید با توجه به کیفیت آب و برنامه نگهداری ارزیابی شود. این امکانات جزو تجهیزات اختیاری هستند و نحوه تامین آنها در پیشنهاد فنی مشخص می شود.
برنامه مدیریت آب علاوه بر کنترل رسوب، باید شامل پایش میکروبی، تمیزکاری دوره ای و اقدامات مناسب برای کاهش خطر رشد لژیونلا باشد. هیچ روش تصفیه ای به تنهایی تضمین کننده حذف کامل این خطر نیست. انتخاب صحیح تجهیزات و اجرای برنامه نگهداری به افزایش قابلیت اطمینان دستگاه و کنترل هزینه های بهره برداری کمک می کند.
برج خنک کننده صنعتی سپند تهویه در پروژه هایی استفاده می شود که به دفع مستمر حرارت از مدار آب نیاز دارند. انتخاب ظرفیت دستگاه با توجه به ماهیت فرآیند، دمای مجاز تجهیزات و ساعات کارکرد انجام می شود. در تاسیسات ساختمانی نیز برج یکی از اجزای اصلی سیستم های سرمایش مرکزی آب خنک محسوب می شود.
در کاربردهای صنعتی، لازم است علاوه بر ظرفیت، کیفیت آب، حساسیت فرآیند به توقف، شرایط محیطی و امکان انجام تعمیرات بررسی شود. برای پروژه هایی که دستگاه به صورت شبانه روزی کار می کند، دسترسی مناسب به اجزای داخلی و امکان پایش عملکرد اهمیت ویژه ای دارد. در پروژه های ساختمانی نیز کنترل صدا و ارتعاش، هماهنگی با موتورخانه و جانمایی مناسب باید از ابتدا بررسی شوند.
برج در مدار متداول چیلر آب خنک وظیفه دفع گرمای کندانسور را بر عهده دارد. برای هماهنگی این دو دستگاه، دمای آب ورودی و خروجی کندانسور، دبی مدار و افت فشار تجهیزات باید بررسی شوند. انتخاب برج با ظرفیت نامناسب می تواند باعث افزایش دمای آب کندانسور و افت عملکرد مجموعه سرمایشی شود.
در مقابل، چیلر هوا خنک گرمای کندانسور را مستقیما به هوای محیط منتقل می کند و به برج تبخیری نیاز ندارد. در پروژه هایی که محدودیت مصرف آب وجود دارد، بررسی این گزینه نیز می تواند منطقی باشد. مقایسه دو سیستم باید بر اساس هزینه کل تجهیزات، مصرف برق، تامین آب و شرایط اقلیمی انجام شود.
اگر هدف، جایگزینی برج قدیمی در یک مجموعه فعال است، پیشنهاد می شود مشخصات کندانسور هوایی نیز فقط در صورت سازگاری با طراحی سیستم و نوع سیال بررسی شود. این تجهیز جایگزین مستقیم تمام برج های خنک کننده نیست و استفاده از آن به آرایش مدار سرمایش وابسته است.
عملکرد مطلوب کولینگ تاور تنها به مشخصات کارخانه ای دستگاه محدود نمی شود. محل نصب باید جریان هوای کافی داشته باشد و از بازگشت هوای گرم و مرطوب خروجی به ورودی برج جلوگیری کند. نصب در فضای محصور، مجاورت با دیوارهای بلند یا فاصله نامناسب از تجهیزات دیگر می تواند ظرفیت واقعی دستگاه را کاهش دهد.
برای نصب روی پشت بام باید تحمل بار سازه، وزن برج در حالت پر از آب، مسیر حمل و دسترسی تعمیراتی بررسی شود. همچنین در محل نصب باید فضای کافی برای بازدید فن، تجهیزات انتقال قدرت، پکینگ و حوضچه در نظر گرفته شود. در ساختمان هایی با حساسیت صوتی، سطح صدا و شرایط انتقال ارتعاش نیز باید بخشی از بررسی فنی باشند.
برنامه سرویس دوره ای دستگاه شامل کنترل وضعیت فن و موتور، بررسی عملکرد توزیع آب، تمیزکاری حوضچه، بازدید پکینگ و پایش کیفیت آب است. در پروژه های دارای ساعات کارکرد بالا، ثبت دمای آب ورودی و خروجی و وضعیت تجهیزات کمک می کند تغییرات راندمان زودتر شناسایی شوند و اقدامات اصلاحی پیش از ایجاد اختلال جدی انجام گیرند.
فرآیند انتخاب و سفارش دستگاه با بررسی اطلاعات اولیه پروژه آغاز می شود. کارشناسان فروش و فنی می توانند بر اساس مشخصات ارائه شده، شرایط تامین برج مناسب را بررسی کنند. اگر پروژه دارای محدودیت های ویژه باشد، اعلام آنها پیش از تهیه پیشنهاد باعث می شود تجهیزات و محدوده خدمات مورد نیاز دقیق تر مشخص شوند.
قبل از ثبت سفارش، شرایط ضمانت، خدمات مورد توافق و زمان تحویل باید به صورت مکتوب مشخص شوند. همچنین در صورت نیاز به نصب در محیط های خاص یا استفاده از تجهیزات تصفیه آب، این موارد لازم است از ابتدا در درخواست خرید درج شوند تا قیمت و محدوده تامین محصول شفاف باشد.
برج خنک کننده سپند تهویه در مدل های سانتریفیوژ و فایبرگلاس با ظرفیت های متنوع قابل ارائه است. برای بررسی مشخصات فنی، انتخاب ظرفیت، استعلام قیمت و دریافت پیشنهاد متناسب با شرایط پروژه، با واحد فروش تماس بگیرید. در صورت نیاز، محدودیت های نصب، تجهیزات سفارشی و شرایط بهره برداری نیز در فرآیند انتخاب بررسی می شوند.
