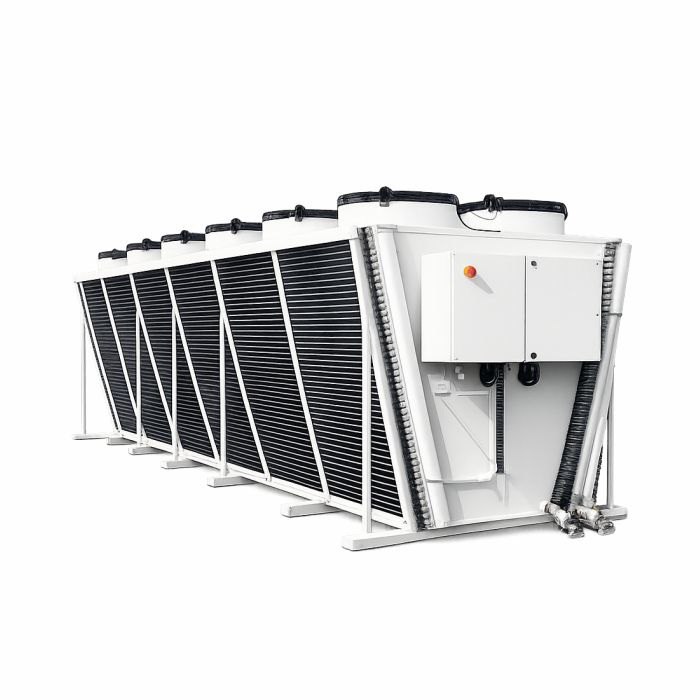

کندانسور هوایی سپند تهویه حرارت مدار مبرد را با عبور هوا از روی کویل دفع می کند. این محصول در ۱۲ مدل با بازه اعلامی دفع حرارت ۳٫۵۸ تا ۹۴٫۵۸ تن تبرید عرضه می شود. ظرفیت مدل در شرایط واقعی پروژه با توجه به مبرد، دمای هوای ورودی و دمای تقطیر بررسی می شود.
کندانسور هوایی گرمای مبرد را به هوای بیرون منتقل می کند تا مبرد در مدار تبرید تقطیر شود. برای انتخاب این تجهیز، ظرفیت دفع حرارت را در دمای هوای ورودی و شرایط کار کمپرسور بررسی کنید. عدد ظرفیت سرمایش دستگاه یا تعداد فن ها، به تنهایی برای انتخاب کندانسور کافی نیست.
سپند تهویه کندانسور هوایی را در ۱۲ مدل برای سامانه های تبرید تراکمی و پروژه های ساختمانی، تجاری و صنعتی تولید می کند. اگر برای پروژه جدید خرید می کنید یا قرار است کندانسور فعلی را عوض کنید، از مسیر مربوط به خودتان شروع کنید.
مسیر ۱
انتخاب را از نقطه کار شروع کنید.
مسیر ۲
ابتدا علت تعویض و شرایط مدار را مشخص کنید.
| مشخصه | اطلاعات محصول |
|---|---|
| مدل و ظرفیت | ۱۲ مدل؛ بازه اعلامی دفع حرارت ۳٫۵۸ تا ۹۴٫۵۸ تن تبرید. ظرفیت هر مدل باید در نقطه کار پروژه تایید شود. |
| لوله کویل | مس با قطر خارجی ۱/۲ اینچ؛ امکان سفارش کویل با لوله ۳/۸ یا ۵/۸ اینچ، متناسب با طراحی |
| فین کویل | آلومینیومی سینوسی موجدار با تراکم ۸ تا ۱۰ فین در اینچ |
| فن و نصب | فن محوری با محافظ؛ طراحی دستگاه برای نصب در فضای باز |
| گزینه های سفارشی | کویل سفارشی، پوشش محافظ برای محیط های خورنده و تجهیزات کنترل دور فن، بسته به مدل و سفارش |
برای پروژه های صنعتی یا فضاهایی با گردوغبار و رطوبت زیاد، شرایط محیط را از ابتدا اعلام کنید. مشخصات پوشش، دسترسی برای تمیزکاری کویل و الزامات تست و تحویل دستگاه را در پیشنهاد فنی روشن کنید.
در مدار تبرید تراکمی، کندانسور گرمای جذب شده در اواپراتور و انرژی منتقل شده به مبرد در فرایند تراکم را دفع می کند. به همین دلیل، برای استعلام از تامین کننده بخواهید ظرفیت دفع حرارت مدل پیشنهادی را در شرایط واقعی کار اعلام کند.
فرض کنید یک پیشنهاد ظرفیت را در دمای هوای ورودی ۳۵ درجه و دیگری در ۴۰ درجه سانتی گراد اعلام کرده است. عدد بزرگ تر به تنهایی نشان نمی دهد کدام دستگاه برای پروژه مناسب تر است. ظرفیت هر دو را برای دمای هوای ورودی طرح، دمای تقطیر یکسان و مبرد پروژه بخواهید. این دماها صرفا مثال مقایسه اند.
در فضای محدود، ممکن است بخشی از هوای گرم خروجی دوباره وارد کویل شود. برای مثال، جانمایی کنار دیوار بلند یا بین چند دستگاه باید از نظر مسیر ورود هوای آزاد و خروج هوای گرم بررسی شود. فاصله های نصب و فضای لازم برای سرویس را از نقشه و دستورالعمل مدل پیشنهادی بگیرید.
اگر هدف از تعویض، رفع افت عملکرد یا خطای فشار بالاست، ابتدا وضعیت کویل، فن ها و مسیر هوا را به کمک سرویس کار بررسی کنید. کندانسور هم اندازه لزوما جایگزین مناسب نیست؛ سازگاری ظرفیت، مبرد، مدار و اتصالات نیز باید تایید شود.
کندانسور، بخش دفع حرارت مدار تبرید است. اگر نیاز پروژه تامین آب سرد با یک دستگاه کامل است، مشخصات چیلر هوا خنک سپند تهویه را جداگانه بررسی کنید.
کندانسور هوایی خشک برای دفع حرارت از هوا استفاده می کند. اگر پروژه از قبل مدار آب خنک کننده دارد، بررسی چیلر آب خنک سپند تهویه هم می تواند به انتخاب سامانه کمک کند. فضای نصب، زیرساخت آب، شرایط اقلیمی و هزینه نگهداری را در مقایسه لحاظ کنید.
ابعاد و ساختار کویل، ظرفیت در نقطه کار، تعداد مدارها، مشخصات فن و کنترل، پوشش محافظ و اقلام جانبی بر قیمت اثر دارند. برای مقایسه قیمت، علاوه بر شرایط عملکرد، مشخص کنید پیش فاکتور شامل حمل، تجهیزات کنترل و نصب هست یا خیر.
برای انتخاب مدل، شهر و محل نصب، نوع مبرد، اطلاعات کمپرسور و نقطه کار را اعلام کنید. اگر برای تعویض اقدام می کنید، عکس پلاک و نقشه اتصالات دستگاه قبلی را هم بفرستید.
برای ارسال نقشه و اطلاعات فنی، از راه های تماس با سپند تهویه استفاده کنید.
برای دفع حرارت در کندانسور هوایی خشک، هوا از روی کویل عبور می کند و مدار آب خنک کننده لازم نیست. این موضوع درباره بخش کندانسور است؛ سایر بخش های سامانه ممکن است مدار آب داشته باشند.
خیر. ظرفیت سرمایشی به تنهایی بار دفع حرارت کندانسور را نشان نمی دهد. مشخصات کمپرسور، مبرد و نقطه کار را برای تعیین بار واقعی ارائه کنید.
خیر. سازگاری مبرد، محدوده فشار طراحی، تعداد مدارها و اتصالات باید برای مدل پیشنهادی تایید شود.
ابعاد تنها یکی از شروط است. ظرفیت دفع حرارت در شرایط طرح، مسیر جریان هوا، جهت و اندازه اتصالات، برق و کنترل فن را هم مقایسه کنید.
این موارد به مدل و سفارش بستگی دارند. اگر پروژه محدودیت صدا یا محیط خورنده دارد، نوع پوشش و تجهیزات کنترل را در پیشنهاد فنی مشخص کنید.
