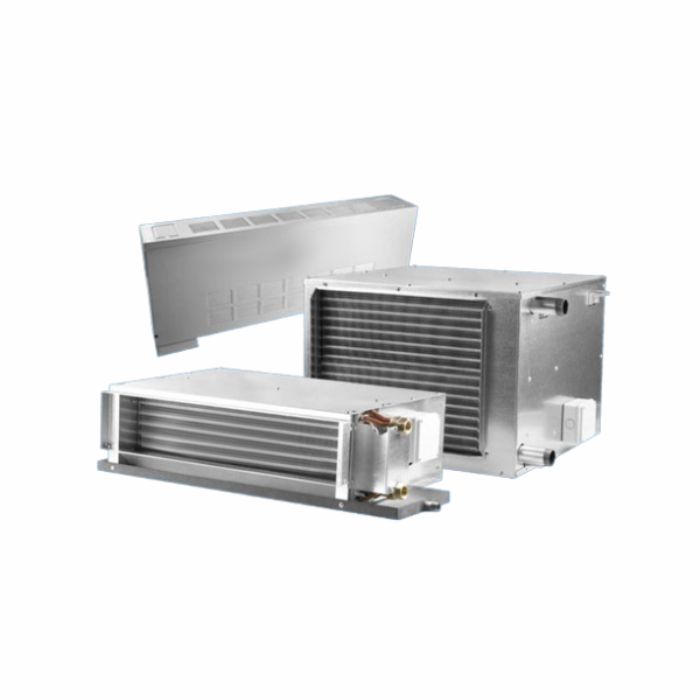

فنکویلهای سپند تهویه با تمرکز بر عملکرد پایدار، سهولت نصب و نگهداری و انعطافپذیری در جانمایی، بهگونهای طراحی و تولید میشوند که امکان تطبیق دستگاه با شرایط مختلف معماری و اجرایی پروژه فراهم باشد.
مهمترین ویژگیهای فنی این محصولات عبارتاند از:
فنکویلهای سپند تهویه قابلیت تغییر مسیر مکش هوا از زیر یا پشت دستگاه را دارند. این ویژگی امکان تطبیق دستگاه با شرایط مختلف نصب و جانمایی پروژه را فراهم کرده و محدودیتهای اجرایی در محل نصب را کاهش میدهد.
با توجه به شرایط نصب و مسیر لولهکشی، سمت اتصال دستگاه قابل تغییر است. این قابلیت موجب انعطافپذیری بیشتر در اجرای سیستم و سهولت هماهنگی فنکویل با مسیرهای لولهکشی پروژه میشود.
در فنکویلهای سپند تهویه از موتور الکتروژن با پوسته آلومینیومی و قابلیت تنظیم در ۷ دور استفاده میشود.
امکان انتخاب سرعتهای مختلف فن، شرایط مناسبی را برای تنظیم دبی هوای خروجی، سطح صدای کارکرد و ظرفیت عملکردی دستگاه متناسب با نیاز پروژه فراهم میکند.
فن مورد استفاده در دستگاه از نوع فلزی است. استفاده از فن فلزی، پایداری مکانیکی مناسب و مقاومت بالایی در برابر تغییرات دمایی ایجاد میکند و از تغییر شکل ناشی از شرایط کاری سرمایش و گرمایش جلوگیری میکند.
این ویژگی به حفظ عملکرد پایدار مجموعه فن در طول دوره بهرهبرداری کمک میکند.
فنکویلهای سپند تهویه به فیلتر آلومینیومی قابل شستوشو مجهز هستند. این فیلتر قابلیت تمیزکاری و استفاده مجدد داشته و در مقایسه با فیلترهای یکبارمصرف، امکان نگهداری سادهتر و کاهش هزینههای تعویض فیلتر را فراهم میکند.
قابلیت شستوشوی فیلتر همچنین امکان انجام سرویسهای دورهای و حفظ شرایط مناسب عبور جریان هوا را تسهیل میکند.
فیلتر دستگاه بهصورت کشویی طراحی شده است تا فرآیند خارج کردن، شستوشو و نصب مجدد آن با سهولت بیشتری انجام شود.
این طراحی، دسترسی به فیلتر را برای عملیات سرویس و نگهداری دورهای سادهتر کرده و زمان مورد نیاز برای انجام تعمیرات و نگهداری دستگاه را کاهش میدهد.
انعطاف در نصب | موتور ۷ دور | فن فلزی | فیلتر آلومینیومی قابل شستوشو | دسترسی آسان به فیلتر | قابلیت تغییر سمت اتصالات | قابلیت تغییر مسیر مکش
ترکیب این ویژگیها، فنکویلهای سپند تهویه را به راهکاری مناسب برای پروژههایی تبدیل میکند که در کنار عملکرد سرمایشی و گرمایشی، سهولت نصب، انعطافپذیری اجرایی و نگهداری آسان اهمیت دارد.
فنکویل (Fan Coil Unit) یکی از پرکاربردترین تجهیزات ترمینال در سیستمهای تهویه مطبوع است که برای تأمین سرمایش و گرمایش فضا در ساختمانهای مسکونی، اداری، تجاری، هتلها، مراکز درمانی و بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد.
فنکویل از اجزای اصلی شامل کویل حرارتی، فن، فیلتر، سینی تخلیه آب تقطیر و تجهیزات کنترلی تشکیل شده است. در حالت سرمایش، آب سرد تولیدشده توسط چیلر از داخل کویل عبور کرده و فن با عبور دادن هوای محیط از روی کویل، حرارت هوا را به آب منتقل میکند. در نتیجه، هوای خنکشده مجدداً وارد فضای مورد نظر میشود.
در حالت گرمایش نیز با عبور آب گرم از کویل، حرارت به جریان هوا منتقل شده و دمای فضای داخلی افزایش مییابد.
کنترل عملکرد فنکویل میتواند از طریق ترموستات و سیستم کنترل مناسب انجام شود. بر اساس نوع سیستم، کنترل دما میتواند با تغییر دور فن، کنترل جریان آب یا ترکیبی از این روشها صورت گیرد.
یکی از مهمترین مزایای استفاده از فنکویل در سیستمهای تهویه مطبوع، امکان کنترل دمای مستقل هر فضا یا زون است.
این ویژگی باعث میشود در ساختمانهایی مانند مجتمعهای مسکونی، هتلها و ساختمانهای اداری، شرایط حرارتی هر واحد متناسب با نیاز کاربران تنظیم شود. در نتیجه، امکان مدیریت بهتر مصرف انرژی و جلوگیری از سرمایش یا گرمایش غیرضروری فضاهای بدون استفاده فراهم میشود.
فنکویلها معمولاً در کنار چیلر بهعنوان منبع سرمایش و موتورخانه یا سیستم تولید آب گرم بهعنوان منبع گرمایش مورد استفاده قرار میگیرند.
فنکویلها بر اساس نوع نصب، ظرفیت هوادهی، فشار استاتیکی، نحوه توزیع هوا و شرایط معماری پروژه در مدلهای مختلف طراحی و تولید میشوند.
فنکویل کاستی (Cassette Fan Coil) برای نصب در سقف کاذب طراحی شده و بخش عمده تجهیزات آن در فضای بالای سقف قرار میگیرد. این نوع فنکویل به دلیل ظاهر مناسب و اشغال فضای کم، گزینهای کاربردی برای پروژههایی است که زیبایی معماری و استفاده بهینه از فضای داخلی اهمیت دارد.
فنکویلهای کاستی میتوانند بر اساس طراحی، در مدلهای مختلف از جمله یکطرفه و چهارطرفه ارائه شوند.
فنکویل کاستی یکطرفه برای فضاهایی مناسب است که نیاز به دهش هوا در یک جهت مشخص دارند. این مدل معمولاً در سقف کاذب نصب شده و میتواند در پروژههایی که محدودیت جانمایی یا الزامات خاص توزیع هوا دارند، مورد استفاده قرار گیرد.
در فنکویل کاستی چهارطرفه، هوای سرد یا گرم از چهار جهت در فضای داخلی توزیع میشود. این ساختار امکان توزیع یکنواختتر هوا را در فضا فراهم میکند و برای بسیاری از فضاهای اداری، تجاری و مسکونی گزینه مناسبی است.
این دستگاه معمولاً به سیستم تخلیه آب تقطیر و تجهیزات کنترلی مجهز بوده و امکان کنترل شرایط عملکرد آن متناسب با طراحی سیستم فراهم میشود.
فنکویل سقفی توکار در فضای بالای سقف کاذب نصب میشود و به دلیل پنهان بودن بدنه دستگاه، تأثیر بسیار کمی بر نمای داخلی ساختمان دارد.
یکی از مزایای مهم این مدل، انعطافپذیری در جانمایی دریچههای مکش و دهش هوا است. این ویژگی امکان طراحی مناسبتر سیستم توزیع هوا را در پروژه فراهم میکند.
همچنین برای انجام عملیات سرویس، تعمیر و نگهداری، دسترسی مناسب از طریق دریچه بازدید در نظر گرفته میشود.
فنکویل کانالی برای پروژههایی طراحی شده است که به دبی هوای بالاتر و فشار استاتیکی خارجی بیشتر نیاز دارند.
این نوع فنکویل قابلیت اتصال به کانال هوا را داشته و میتواند برای فضاهایی مانند لابیها، راهروها، سالنها، فضاهای تجاری و پروژههایی با شبکه توزیع هوای کانالی مورد استفاده قرار گیرد.
انتخاب ظرفیت و فشار استاتیکی فنکویل کانالی باید بر اساس طول و مشخصات کانال، افت فشار مسیر، دبی هوای مورد نیاز و شرایط طراحی پروژه انجام شود.
فنکویل زمینی یکی از مدلهای متداول برای پروژههایی است که امکان اجرای سقف کاذب یا نصب تجهیزات توکار وجود ندارد.
این دستگاه بهصورت عمودی در محل مورد نظر نصب شده و میتواند در ساختمانهای مسکونی، اداری، تجاری و فضاهای مختلف مورد استفاده قرار گیرد.
از مزایای فنکویل زمینی میتوان به دسترسی آسانتر برای سرویس و نگهداری و سادگی نصب اشاره کرد. در مقابل، برخلاف مدلهای توکار، بخشی از فضای داخلی را اشغال میکند.
یکی از مهمترین پارامترها در انتخاب فنکویل، نوع مدار لولهکشی آن است. فنکویلها از این نظر عمدتاً در دو گروه دو لوله و چهار لوله قرار میگیرند.
در سیستم دو لوله، فنکویل دارای یک مسیر رفت و یک مسیر برگشت آب است. بسته به فصل و نحوه طراحی سیستم، آب سرد یا آب گرم در این مدار جریان پیدا میکند.
این سیستم از نظر اجرا و هزینه اولیه، ساختار سادهتری دارد و در بسیاری از پروژههای متداول مورد استفاده قرار میگیرد.
در سیستم چهار لوله، دو مسیر مستقل برای آب سرد و دو مسیر برای آب گرم در نظر گرفته میشود.
این ساختار امکان دسترسی همزمان به آب سرد و آب گرم را فراهم میکند و به سیستم اجازه میدهد در زونهای مختلف، بر اساس نیاز حرارتی هر فضا، سرمایش یا گرمایش را بهصورت مستقل کنترل کند.
فنکویل چهارلوله بهخصوص در پروژههایی که نیاز به کنترل دقیقتر شرایط حرارتی دارند، مانند هتلها، بیمارستانها، ساختمانهای اداری و مجتمعهای بزرگ، کاربرد قابل توجهی دارد.
در فرآیند سرمایش، زمانی که دمای سطح کویل از دمای نقطه شبنم هوای عبوری پایینتر باشد، بخشی از رطوبت موجود در هوا روی سطح کویل تقطیر میشود.
آب حاصل در سینی تخلیه یا Drain Pan جمعآوری شده و از طریق سیستم لولهکشی درین از دستگاه خارج میشود.
طراحی صحیح سینی درین، شیب مناسب، عایقکاری و اجرای صحیح مسیر تخلیه، از عوامل مهم در جلوگیری از نشت آب و آسیب به سقف یا تجهیزات ساختمان است.
فنکویلها به دلیل تنوع در مدل، ظرفیت و روش نصب، در طیف گستردهای از پروژهها قابل استفاده هستند، از جمله:
در سیستمهای مرکزی، استفاده از فنکویل در کنار چیلر میتواند راهکاری مؤثر برای تأمین سرمایش، کنترل مستقل فضاها و کاهش نیاز به کانالکشی گسترده باشد.
در سپند تهویه، انتخاب و طراحی فنکویل بر اساس نیاز واقعی پروژه و شرایط بهرهبرداری انجام میشود. عواملی مانند ظرفیت سرمایشی و گرمایشی، دبی هوا، سطح صدای مجاز، فشار استاتیکی، نوع نصب، تعداد لولهها و شرایط معماری در انتخاب و طراحی دستگاه مورد توجه قرار میگیرند.
هدف، ارائه تجهیزی است که ضمن تأمین ظرفیت مورد نیاز، از عملکرد پایدار، توزیع مناسب هوا، قابلیت کنترل مطلوب و سهولت سرویس و نگهداری برخوردار باشد.
